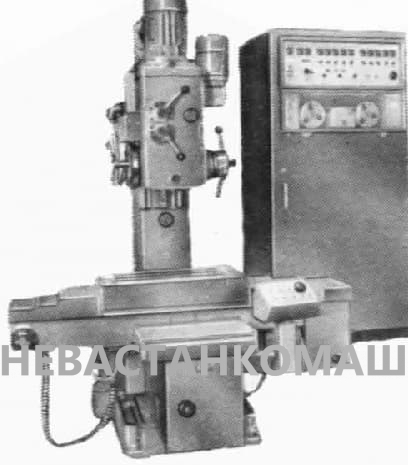

2Н118Ф2 - Вертикально-сверлильный станок

Код товара: 9506

Снят с продаж

5.0 (голосов 333 / просмотров 700)

Печать

Данный станок снят с продаж,
информация носит исключительно
справочный характер.

Подобрать современные аналоги

Вертикально-сверлильные станки

Описание
Отзывы
Доставка

Станок вертикально-сверлильный 2Н118Ф2 предназначен для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства

Технические характеристики станка 2Н118

Наименование параметра	2Н118	2Б118
Основные параметры станка
Наибольший условный диаметр сверления в стали ? = 50..60 кг*мм2, мм	18	18
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0...650	50..650
Наименьшее и наибольшее расстояние от торца шпинделя до фундаментной плиты, мм	800..1150
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	200	200
Рабочий стол
Размеры рабочей поверхности стола (длина х ширина), мм	320 х 360	320 х 400
Число Т-образных пазов Размеры Т-образных пазов	3
Наибольшее вертикальное перемещение стола (ось Z), мм	350	350
Перемещение стола на один оборот рукоятки, мм	2,4
Шпиндель
Наибольшее перемещение шпиндельной головки по колонне, мм	300	100
Наибольшее осевое перемещение шпинделя (гильзы шпинделя), мм	150	150
Перемещение шпиндельной головки на один оборот маховичка, мм	4,4
Перемещение шпинделя на одно деление лимба, мм	1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм	110
Частота вращения шпинделя, об/мин (количество скоростей)	180..2800 (9)	208..2040 (6)
Наибольший допустимый крутящий момент, кг*см	880	880
Наибольшее усилие подачи, кг	500
Конус шпинделя	Морзе 2	Морзе 2
Механика станка
Пределы вертикальных рабочих подач на один оборот шпинделя, мм (число подач)	0,1..0,56 (6)	0,1..0,4 (4)
Наибольшая допустимая сила подачи, кгс	560	550
Торможение шпинделя	есть
Привод
Электродвигатель привода главного движения Тип	АОЛ2-22-4С2
Электродвигатель привода главного движения, кВт (об/мин)	1,5 (1420)	1,7 (2850)
Электронасос охлаждающей жидкости Тип	ПА-22	ПА-22
Габарит и масса товара станка
Габариты станка (длина ширина высота), мм	870 х 590 х 2080	727 х 625 х 1960
Масса станка, кг	450	450
