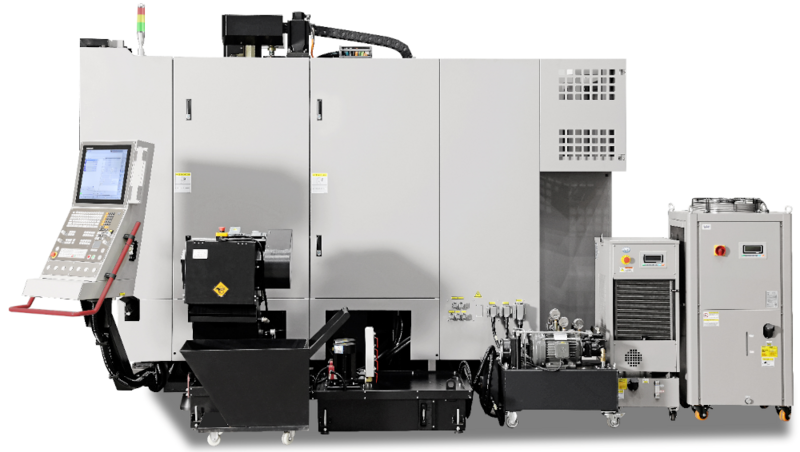

5-ти координатный фрезерный обрабатывающий центр MetalCraft U80 с ЧПУ SINUMERIK ONE
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: MetalCraft (Китай)
БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА
- Акция применима при общей сумме заказа не менее 450тр.
- Только для Екатеринбурга + 500 км.
- По другим регионам РФ - доставка за 50% стоимости.
Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U80, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
Особенности MetalCraft U80 с ЧПУ SINUMERIK ONE
- Модель U80 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
- Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C.
- Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
- Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
Технические характеристики MetalCraft U80 с ЧПУ SINUMERIK ONE
| Характеристика | Значение |
|---|---|
| Модель станка | U80 |
| Бренд | MetalCraft |
| Система ЧПУ | SINUMERIK ONE |
| Количество осей | 5 |
| Потребляемая мощность, кВт | 35 |
| Ход по оси X / Y / Z, мм | 850 / 950 / 550 |
| Ход по оси A / C, ° | ±120° / 360° |
| Ускоренная подача по оси X / Y / Z, м/мин | 32 / 32 / 32 |
| Крутящий момент, Нм | 58 / 81.2 |
| Расстояние от шпинделя до поверхности стола, мм | 180 - 730 |
| Точность позиционирования по осям X / Y / Z, мм | ±0.008 / ±0.008 / ±0.007 |
| Точность позиционирования по осям A / C, сек | 8" / 5" |
| Повторяемость по осям X / Y / Z, мм | ±0.005 / ±0.005 / ±0.004 |
| Повторяемость по осям A / C, сек | 8" / 5" |
| Размеры рабочего стола, мм | Ø800 |
| Макс. вес заготовки, кг | 800 |
| Мощность двигателя шпинделя, кВт | 20 / 28 |
| Конус шпинделя | HSK-A63 |
| Макс. скорость вращения шпинделя, об/мин | 15000 |
| Количество инструментов | 48 |
| Макс. диаметр инструмента, мм | Ø80 / Ø120 |
| Макс. вес инструмента, кг | 8 |
| Время смены инструмента, сек | 12 |
| Габаритные размеры станка (Д x Ш x В), мм | 4800 x 3855 x 3470 (c конвейером) |
| Масса 5- станка, кг | 17000 |
Комплект поставки MetalCraft U80 с ЧПУ SINUMERIK ONE
| № п/п | Наименование | Примечание | Количество |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
|||
| 1 | Система ЧПУ | SINUMERIK ONE | 1 комп. |
| 2 | Двигатель шпинделя | 24 / 28 кВт HCNC | 1 шт. |
| 3 | Шпиндель | HSK-A63 | 1 шт. |
| 4 | Прямой привод шпинделя | 15000 об/мин | 1 шт. |
| 5 | Масляное охлаждение шпинделя | Включено в стоимость | 1 шт. |
| 6 | Рабочий стол | Ø800 мм | 1 шт. |
| 7 | Система обдува детали (при обработке без СОЖ) | Включено в стоимость | 1 комп. |
| 8 | Система автоматической смены инструмента | 48 позиций | 1 комп. |
| 9 | Линейные направляющие по осям X / Y / Z роликового типа | Hiwin / PMI (Тайвань) | 1 комп. |

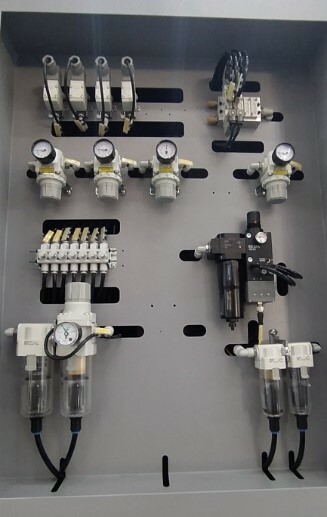

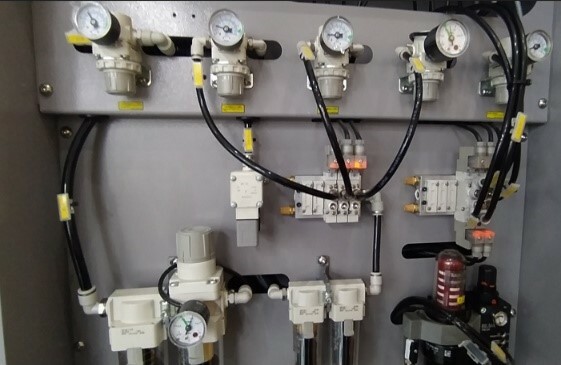

| 10 | Компоненты пневматической системы | SMC (Япония) | 1 комп. |
| 11 | Пистолет для подачи СОЖ | Включено в стоимость | 1 шт. |
| 12 | Пневматический пистолет | Включено в стоимость | 1 шт. |

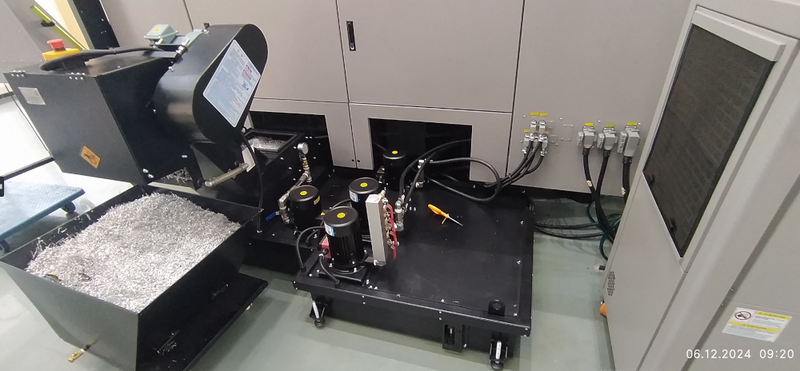

| 13 | Стружечный конвейер | Включено в стоимость | 1 комп. |
| 14 | Кондиционер электрошкафа | Tongfei | 1 шт. |
| 15 | Трансформатор | 380В / 50 Гц / 3 фазы | 1 шт. |
| 16 | Светодиодное рабочее освещение | Включено в стоимость | 1 шт. |

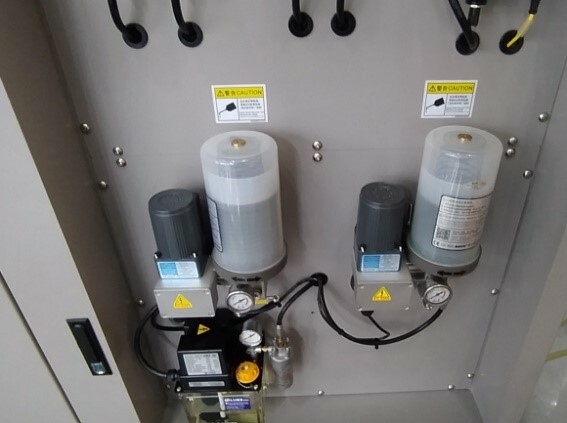

| 17 | Система автоматической смазки | Liubian | 1 комп. |
| 18 | Индикатор состояния станка, 3-хцветный | Включено в стоимость | 1 комп. |
| 19 | Инструментальный ящик | Включено в стоимость | 1 комп. |
| 20 | Датчик измерения инструмента Renishaw TS27R | MARPOSS | 1 шт. |
| 21 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) | 1 шт. |
| 22 | Пакет коррекции центра по пяти осям | Renishaw (включая 3D-датчики) | 1 шт. |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ |
|||
| 23 | Система предотвращения столкновений по пяти осям | - | - |
| 24 | 15000/20000 HSK-A63 электрический шпиндель | Kessler | - |
| 25 | Инструментальный магазин на 60 поз. с конусом хвостовика инструмента HSKA63-60T | - | - |
| 26 | Лазерный датчик привязки инструмента | Blum | - |
| 27 | Автоматические потолочные компоненты (крыша)+ Система удаления масляного тумана (коллектор) | - | - |
| 28 | Компоненты трубопровода для пневматического порта магазина инструментов | - | - |
| 29 | СОЖ высокого давления через шпиндель на 30/50/70 бар | - | - |
| 30 | Защитная блокировка дверей | - | - |
| 31 | Автоматическая дверь | - | - |
| 32 | Ленточный бумажный фильтр в системе СОЖ | - | - |
