Производитель: Quadro (Китай)

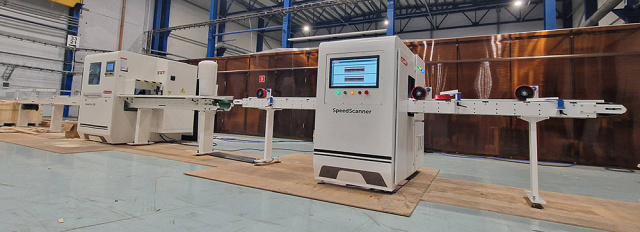

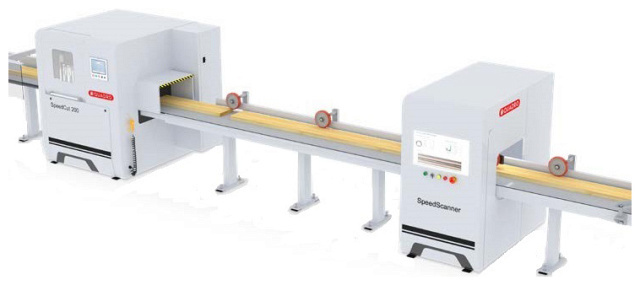

Предназначена для вырезки дефектных мест и резки заготовок на запрограммированные длины и сорта с высокой скоростью подачи, в автоматическом режиме. Определение длин, дефектов и сортности древесины производится сканером с 4-х сторон, входящим в состав линии.

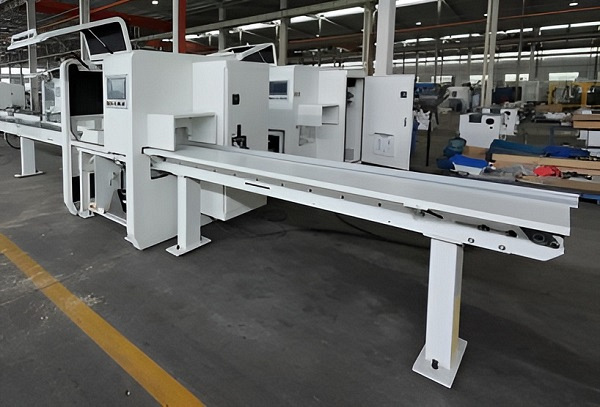

Оператору необходимо обеспечить подачу материала на линию. Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется высокоскоростным торцовочным станком на основе данных, переданных со сканера, который установлен до него.
Дефекты, длина и сортность считываются сканером, который осуществляет оптимизацию раскроя древесины в соответствии с заданными параметрами. Выгрузка заготовок происходит приводным ленточным транспортером и сортируется автоматически при помощи трёх пневматических толкателей.
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

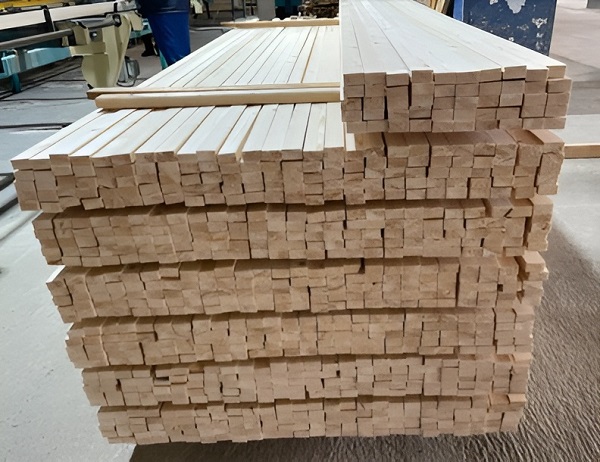

Получаемые изделия
Преимущества
- Производительность линии до 15 000-20 000 п.м./смена
- Тип древесины: сосна, ель; опционально: берёза, дуб, лиственница, бук, ясень
- Увеличение полезного выхода продукции до 30%
Конструктивные особенности

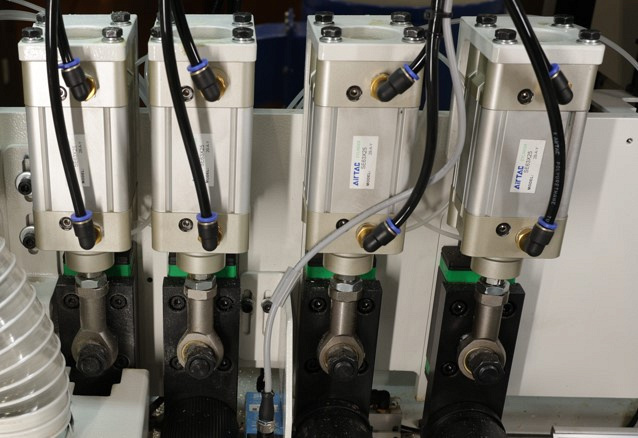

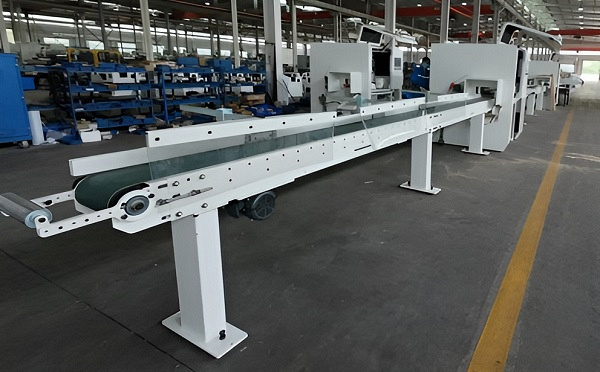

| Сортировочная станция Оснащена отдельным приводом и 3 пневматическими выталкивателями в автоматическом режиме. |
|

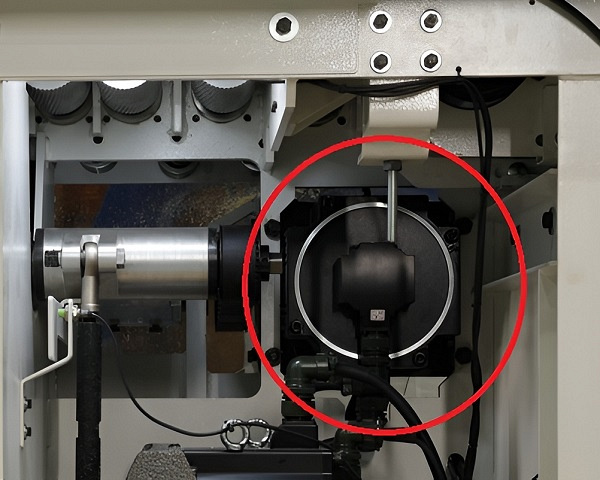

| Привод системы подачи и подъёма пилы Установлен сервомотор привода подачи до 180 м/мин и скорости резания 0,15 - 0,3 сек. |
|

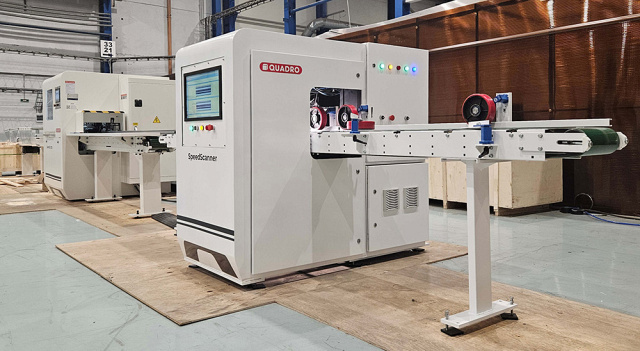

| Станция сканирования В одном защитном корпусе размещены сверхбыстрые промышленные камеры сканера, блоки подсветки, питания, мощный вычислительный комплекс со специализированным ПО. |
|
| Сенсорный экран Наглядно показывает, как именно идет раскрой, с метками и отображением дефектов. Позволяет одним касанием менять режимы работы, настройки, выводить на экран графики производительности. |
|

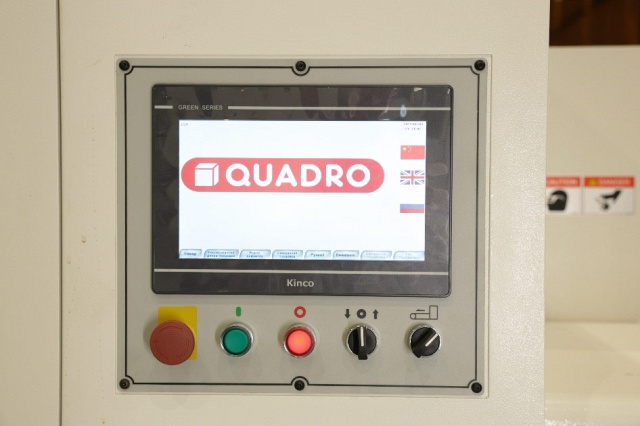

| TOUCH-SCREEN экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. |
|
| Органы управления и индикаторы работы сканера Индикатор питания, включение подачи, индикатор работы подачи, индикатор паузы/остановки, кнопка экстренной остановки с фиксацией. |
|

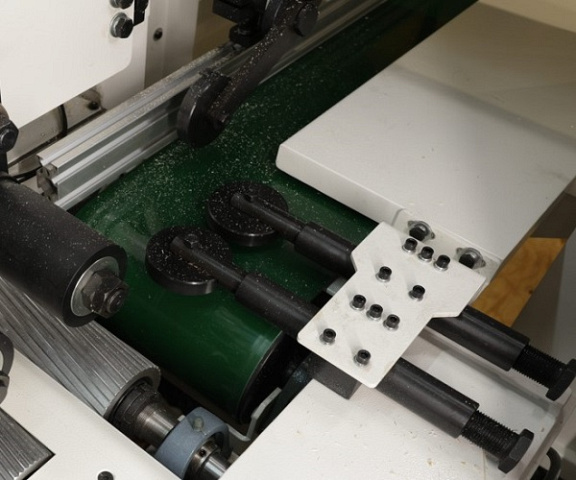

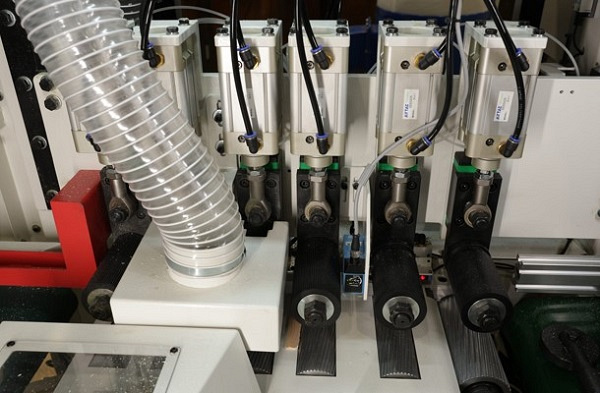

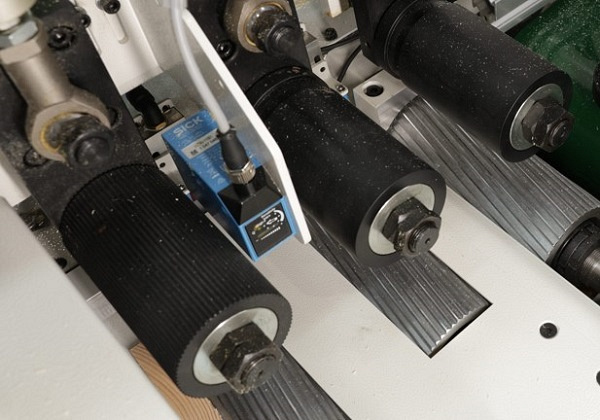

| Транспортер подачи Обеспечивает подачу досок с нужной скоростью и стабильностью, скорость подачи адаптируется к скорости пиления автоматически. Прижимы и направляющие дают уверенность в точности позиционирования. |
|
| Видеовитрина Удаленное рабочее место технолога. Обеспечивает настройку, мониторинг и управление технологическим процессом. |
|
| Инструмент подготовки к внедрению Дает возможность показать, как работает конкретное ТУ на материале заказчика. Позволяет визуализировать дефекты, помогает настроить параметры оптимизации. |
|
| Инструмент настройки ТУ и моделирования производства Видеовитрина помогает настроить раскрой и сортировку по новым или изменённым ТУ и сразу убедиться в эффективности выбранной настройки, проведя моделирование раскроя. |
|
| Инструмент визуализации происходящих процессов Визуализирует применение ТУ заказчика на его материале. Упрощает согласование ТУ для технолога и заказчика. Обеспечивает наглядный контроль и планирование. Показывает различия в работе разных смен и качестве материала от разных поставщиков. |
|
| Инструмент контроля для руководителя Позволяет понять, как идет выработка за конкретный период времени. Оперативно увидеть изменения в качестве сырья, преобладающие дефекты и выдать корректирующее управленческое действие. |
|
| Искусственный интеллект Комплекс искусственного интеллекта сканера разработан специально под задачу и включает в себя: систему захвата и предварительной обработки изображений, библиотеки дефектов, нейросеть локализации и распознавания дефектов, алгоритмы определения геометрии и линейных размеров, алгоритм оптимизации раскроя и сортировки отрезков;Комплекс нейросетей, обученный на библиотеке дефектов, обрабатывает визуальный поток с четырех камер в режиме реального времени;Сканер поставляется с набором нейросетей, обученных для распознавания дефектов на наиболее распространенных породах древес QUADRO SpeedLineины, а также с настройками типовых технических условий для наиболее распространенной продукции. При необходимости обработки пиломатериалов других пород древесины или идентификации нестандартных дефектов, система дорабатывается под заказчика;Чтобы все эти нюансы были наглядными дополнительно обеспечивается визуализация работы сканера на встроенном экране или на удаленном ПК — на изображение доски накладываются цветные метки, подсвечивающие дефекты и линии резки. |
Комплектация

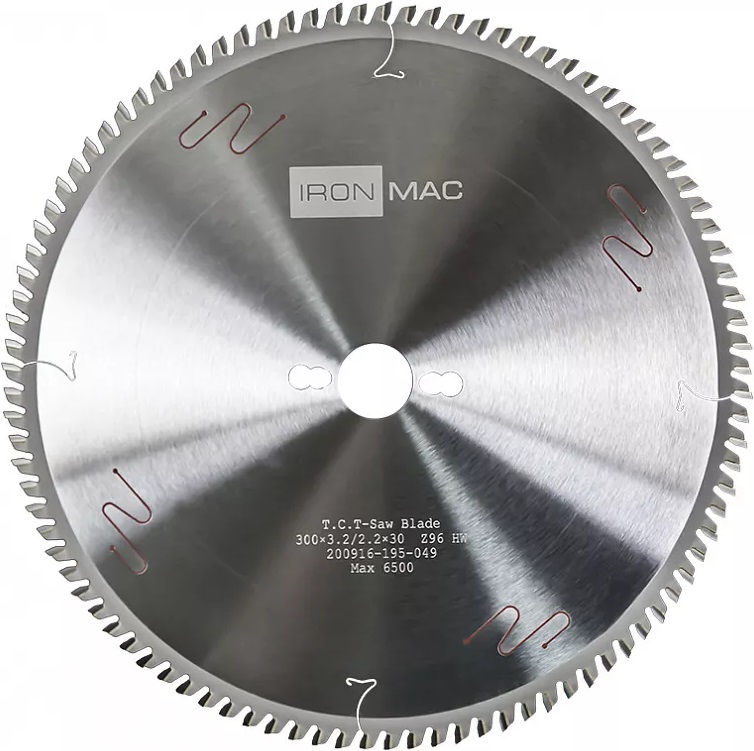

 | Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием.Подобрать станок для заточки дисковых пил |

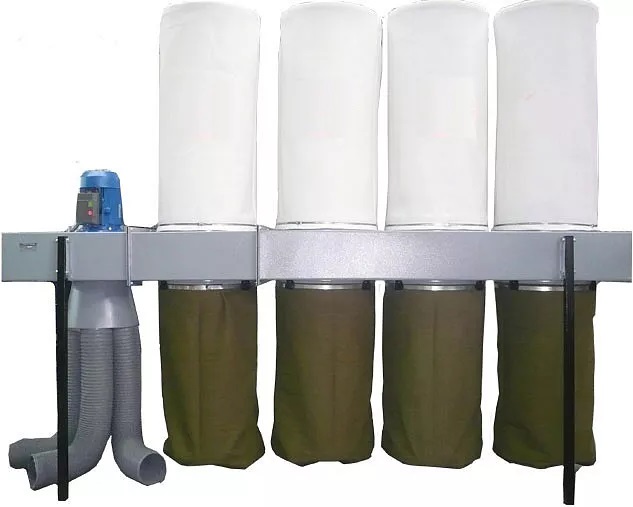

 | Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.Производительность: 7000 м3/ч;Мощность: 5,5 кВт;Объем накопителей: 0,8 м3/;Фильтрующий материал: нетканый синтетический.Системы аспирации цехов |

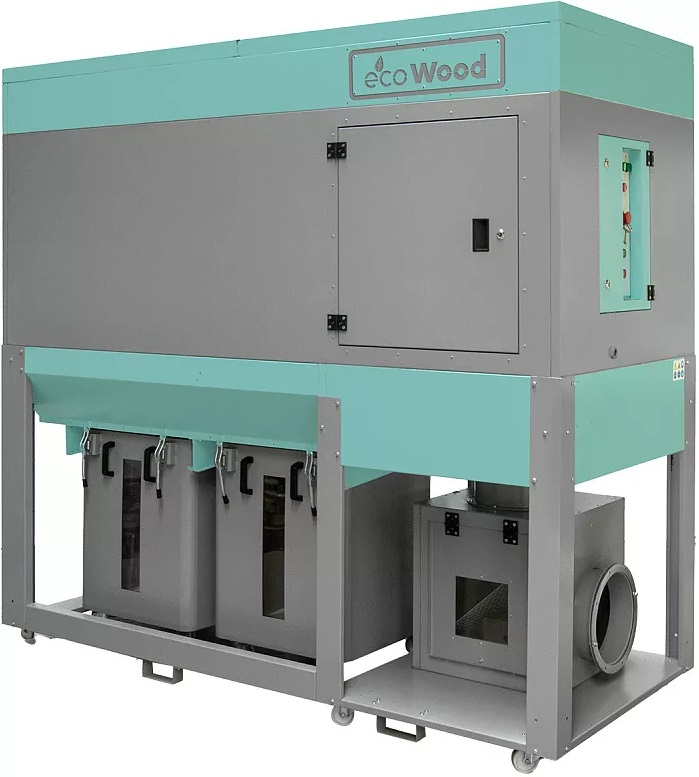

 | Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации.Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.Производительность: 6500 – 12 500 м3/ч;Мощность: 7,5 – 18,5 кВт;Объем накопителей: 2,3 – 4,6 м3;Фильтрующий материал: полиэстер.Фильтры рукавные EcoWood FPC |

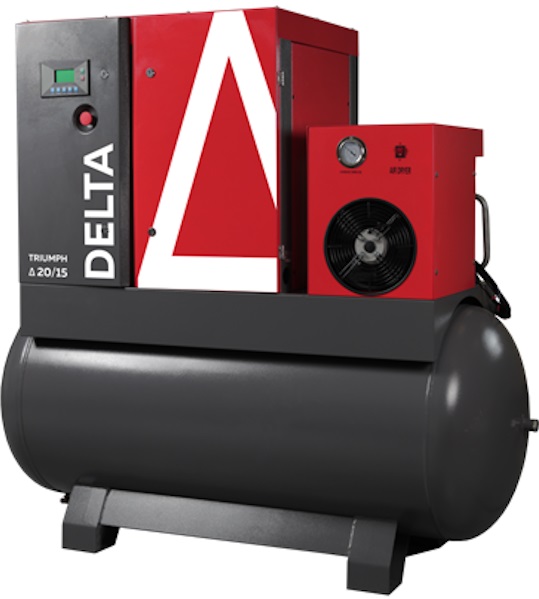

 | Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры.Производительность: 0,69 м3/мин;Мощность: 5,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя IP54.Винтовой компрессор TRIUMPH TH 7,5/8 R 500L |
