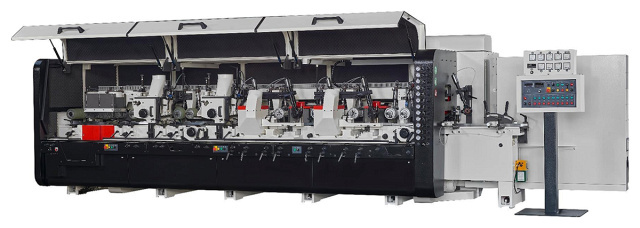

Четырехсторонний продольно-фрезерный станок QUADRO 923 Ultra

Предназначен для выполнения широкого спектра высокоточной скоростной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход с максимальной скоростью до 150 м/мин.

Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства. Для производства имитации бруса, вагонки, доскипола, планкена, террасной доски, брусков и других простых и сложных погонажных изделий.

Получаемые изделия

Преимущества

• 3 джоинтера для прямых ножей (6, 7 и 8 шпиндели)
• 1 джоинтер для профильных ножей (8 верхний шпиндель)
• 5 контропор
• Ø шпинделей: 50 мм
• Система «Hydrolock» для фиксации шпинделей

Конструктивные особенности

	Массивная станина Прошедшая точную механическую обработку за 1 установ, а также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	Массивная база станка с разнесенными шпиндельными узлами Масса QUADRO 923 Ultra станка 12 тонн (в 2 раза тяжелее классических четырехсторонних станков), а длина станка около 7 м, на 50% больше классического четырехстороннего станка. Благодаря таким параметрам станок позволяет избегать любых вибраций на высоких скоростях подачи и вправе называться станком тяжелой серии.

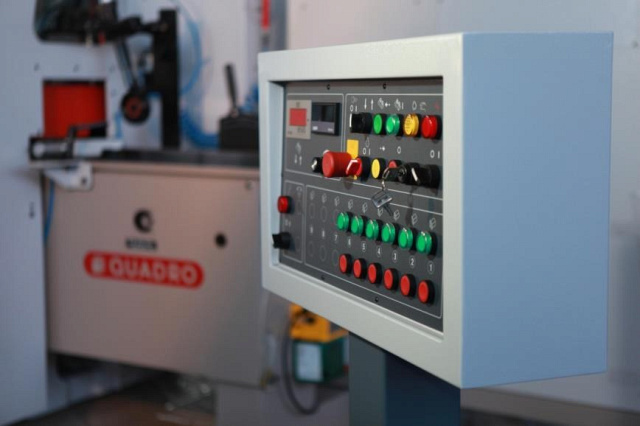

	Выносной пульт Станок оснащен дистанционным пультом управления с кабелем длиной 7 метров для удобства наладки станка.

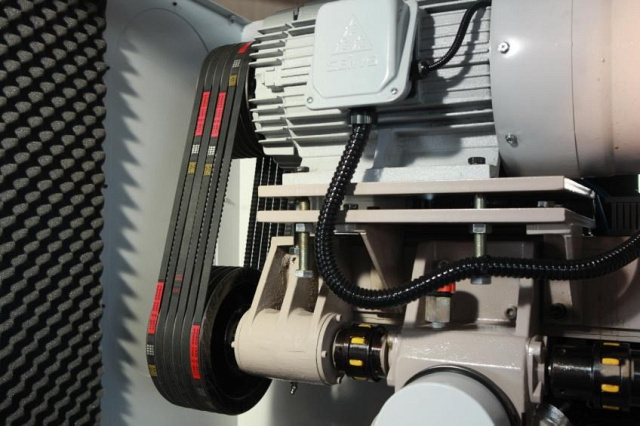

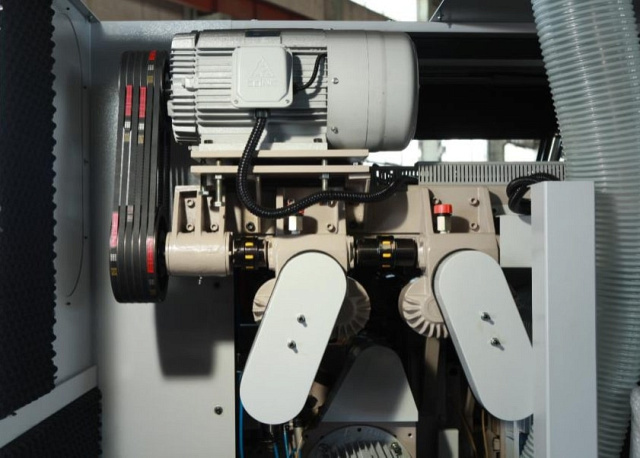

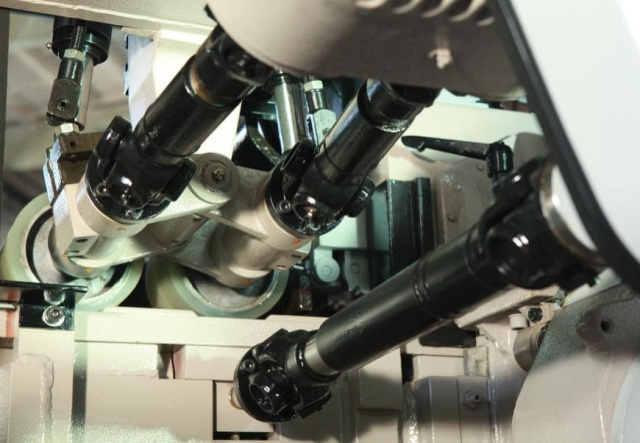

	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

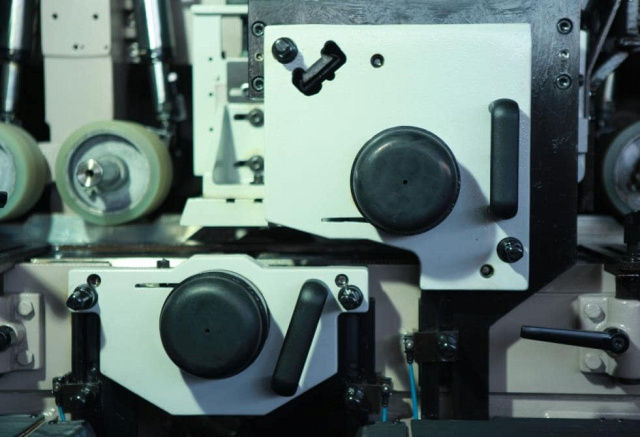

	Изменение диаметра инструмента Удобное и быстрое перемещение пластины стола относительно правого вертикального шпинделя для установки инструмента разного диаметра позволяет в кратчайшие сроки с высокой точностью налаживать станок.

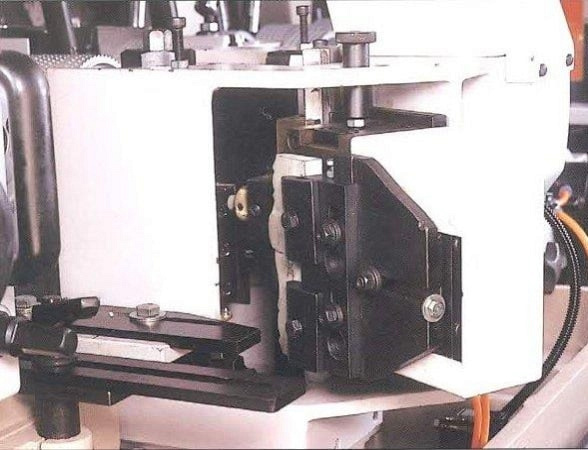

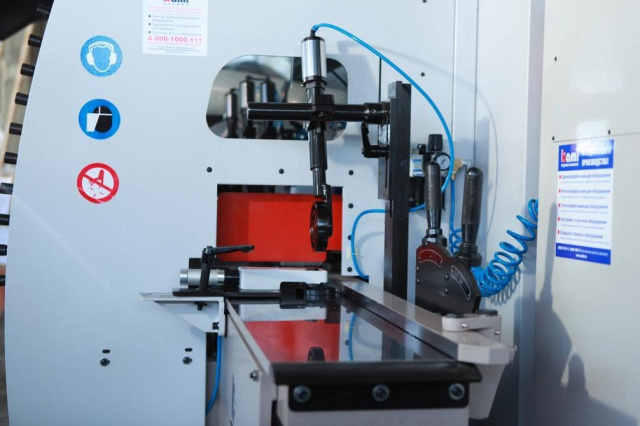

	Джоинтер для профильных ножей Джоинтер обеспечивают подточку резцов в ножевой головке таким образом, что абсолютно все кромки работают на одной и той же окружности резания. Этим достигается чрезвычайно высокое качество поверхности, обрабатываемой при высокой скорости подачи, а также удлиняется срок службы инструмента. Установлен на 8 шпинделе.

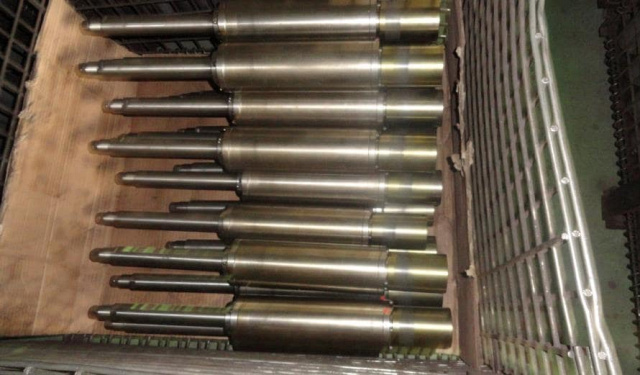

	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

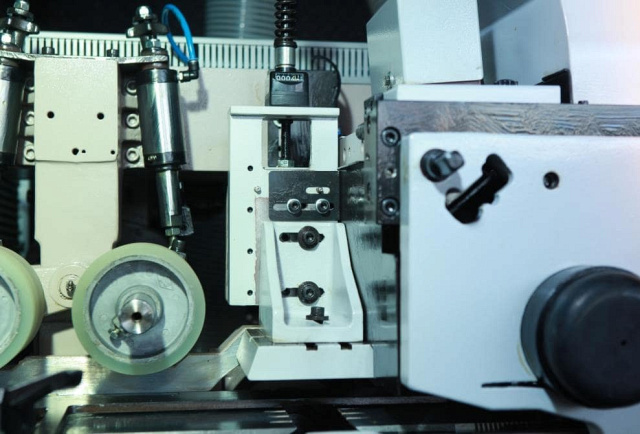

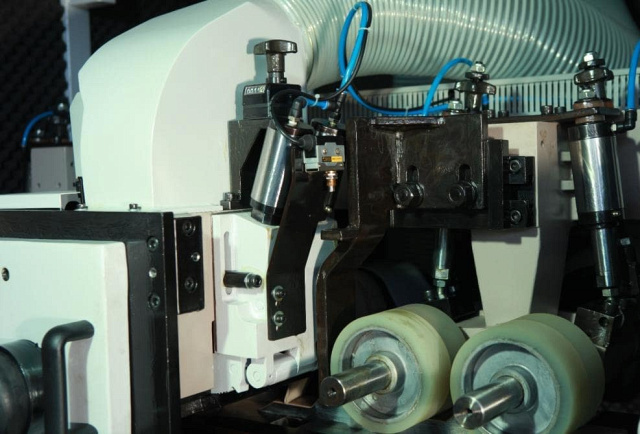

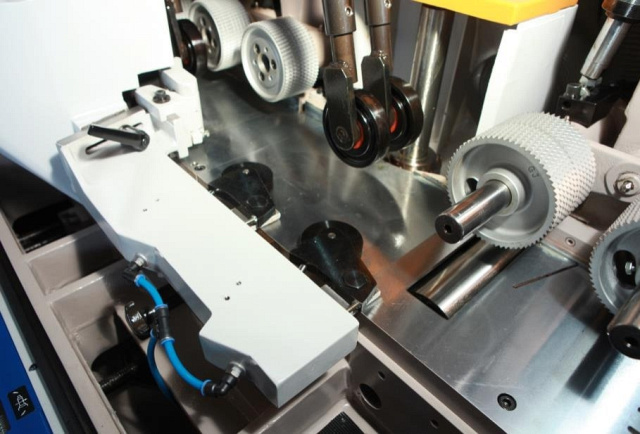

	Боковой роликовый прижимной блок с пневматической регулировкой 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

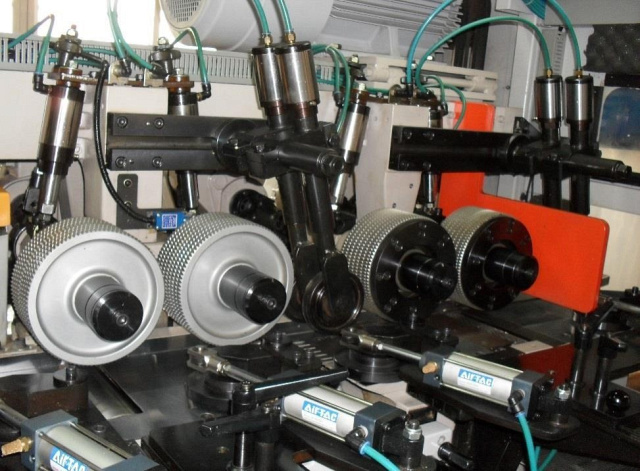

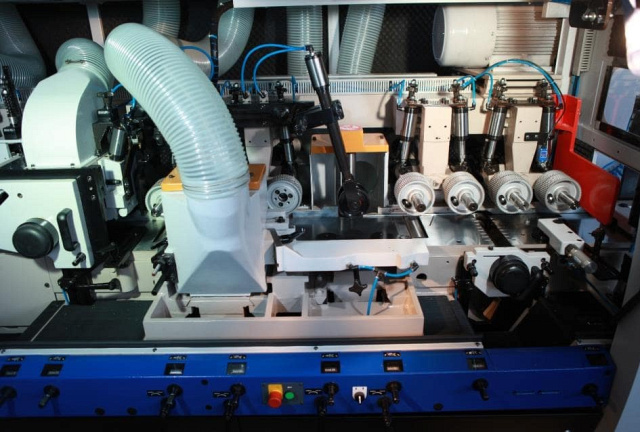

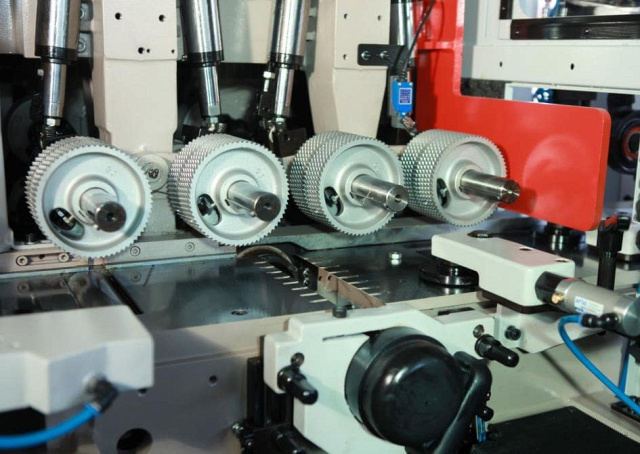

	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом.В столе станка расположено 7 приводных роликов (2 рифленых и 5 гладких).Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок.

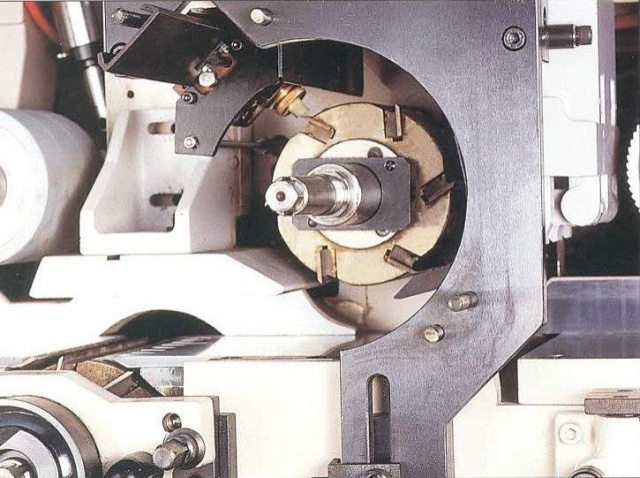

	Джоинтер для прямых ножей На 6, 7 и 8 шпинделе установлен джоинтер для прямых ножей.Джоинтер – устройство для доводки заточенных ножей методом прифуговки на шпинделе. Джоинтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джоинтера значительно увеличивает интервал работы инструмента до следующей заточки.

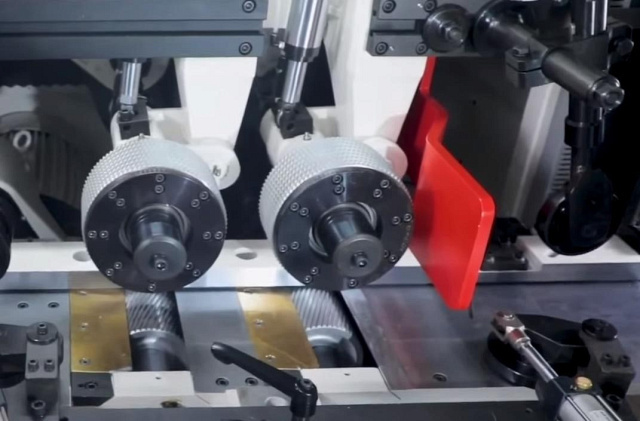

	Специальное исполнение верхних входных роликов Исключают заклинивание заготовки на высоких скоростях подачи.

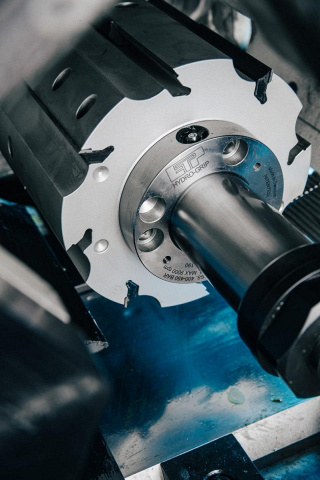

	Контропора на горизонтальных шпинделях Трехопорная конструкция шпинделя позволяет устанавливать гидрозажимной инструмент диаметром до 230 мм, обрабатывать заготовку на скорости подачи до 150 м/мин, исключить биение шпинделя при максимальной нагрузке и повысить долговечность.
	Массивные прижиные плиты с пневматической регулировкой Установлены перед верхними шпинделями и исключают вероятность заклинивания заготовок на высоких = скоростях подачи.

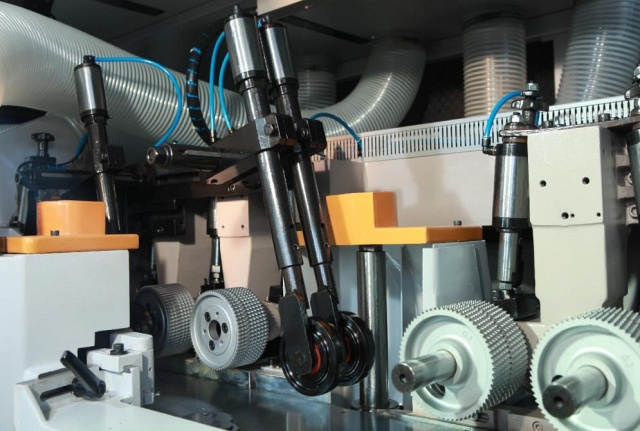

	Дополнительные верхние прижимы Необходимы для стабильного прижима заготовок на высоких скоростях подачи.

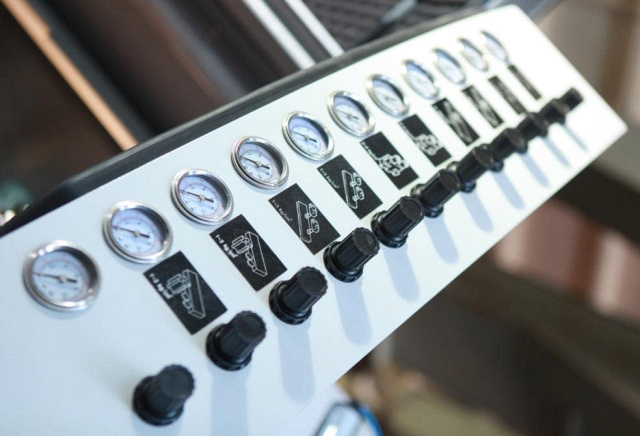

	Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, плиты, боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

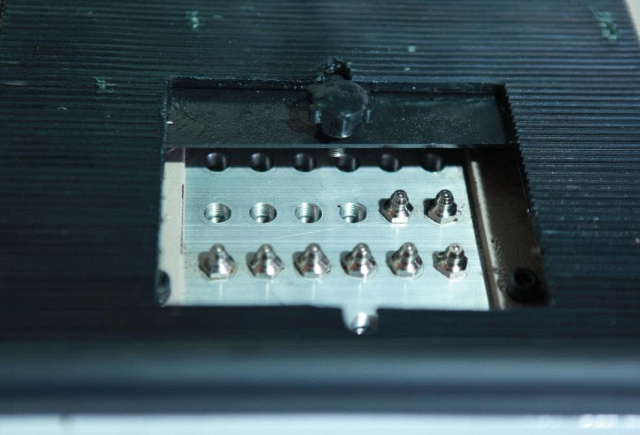

	Централизованная система смазки узлов Станок оснащен двумя портами для дистанционной смазки всех направляющих и трущихся элементов станка.
	Диаметр шпинделей 50 мм Позволяет обрабатывать заготовки шириной 230 мм, использовать гидрозажимной инструмент для повышения качества продукции и производительности станка.

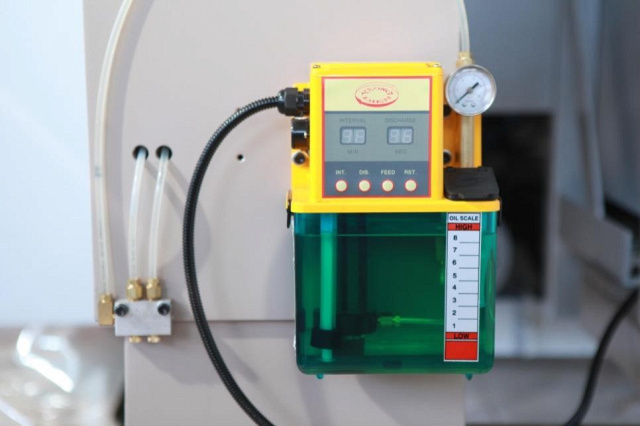

	Автоматическая смазка рабочего стола по таймеру На стол в автоматическом режиме подается смазка через заданные промежутки времени. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Хромированный подающий стол Специальное исполнение рабочего стола для возможности установки системы автоматической подачи. Стол покрыт хромом для повышения износостойкости.

Комплектация

	Фильтры рукавные EcoWood KP, Турция Рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли и стружки в центральных системах аспирации. Фильтр устанавливается внутри или снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах.Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.Производительность: 20 000 - 50 000 м3/ч;Мощность: 30 - 74 кВт;Объем накопителей: 4,6 - 6,9 м3;Фильтрующий материал: полиэстер.Фильтры рукавные EcoWood KP
	Система автоматической подачи и приема заготовок По желанию заказчика любой четырехсторонний станок может быть оснащен системой механизации любой сложности.Преимущества:Повышение производительности на 30%;Исключение брака готовых изделий;Снижение себестоимости продукции;Снижение затрат на рабочих (в зависимости от сложности линии исключает от 2 до 6 человек).
	Винтовой компрессор TRIUMPH TH 7,5/8 R500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры.Производительность: 0,69 м3/ч;Мощность: 5,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя: IP54.Винтовой компрессор TRIUMPH TH 7,5/8 R 500L
