Оптоволоконная установка лазерного раскроя IRONMAC C

Код товара: 102580

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

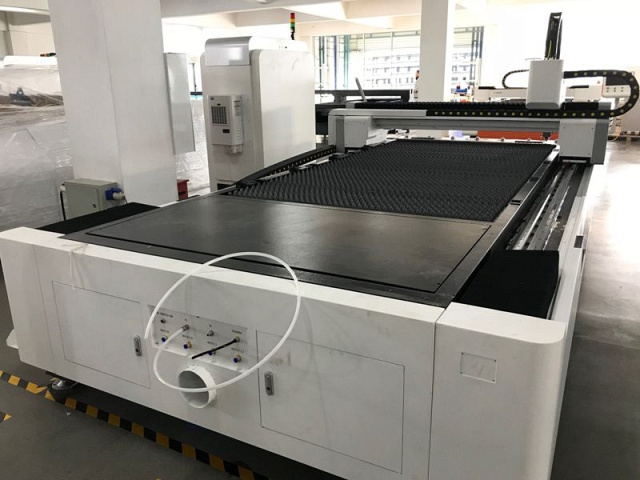

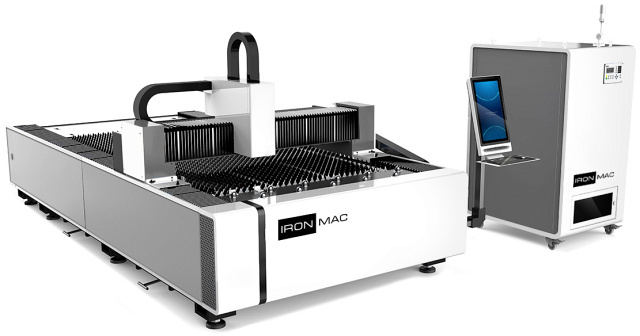

Оптоволоконная* установка лазерного раскроя IRONMAC C обеспечивает скоростную чистовую резку листовых металлов (чёрные, нержавеющие, цветные) в автоматизированном режиме.

* технология оптоволоконного раскроя является наиболее современным способом резки листового металла. Работа оборудования основана на генерации лазерного излучения оптоволоконным резонатором.

Лазерная установка IRONMAC C отличается большой рабочей зоной - от 3000 х 1500 мм и массой 5000 кг. Перемещение портальной системы 120 м/мин позволяют производить обработку на высокой скорости.

Модель поддерживает работу в 1-2 смены, а также может эксплуатироваться и до 3 смен, но при этом необходимо делать технологические перерывы. В конструкции оборудования установлены легко заменяемые стандартные унифицированные компоненты:

резонатор;
режущая лазерная головка;
стойка ЧПУ.

Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции:

машиностроение;
авиакосмическая промышленность;
металлургия;
предприятия нефтегазовой сферы;
мебельные фабрики;
автомобильное производство.

Металлообрабатывающая промышленность

Пищевая промышленность

Художественная резка по металлу

Нефтегазовая промышленность

Преимущества

Мощная цельно-сварная станина толщиной стенок 10 мм
Время обработки от чертежа до готового изделия: 10 - 15 минут
Режим работы в 1 - 3 смены с тех. перерывами
Масштабируемая платформа
Производство любых деталей из плоского металлического листа

Конструктивные особенности

	Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляциейВсе электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
	Пульт дистанционного управления PAD-дизайн дисплея + пульт дистанционного управленияВертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.
	Портал из авиационного алюминия Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Комплектация

	Режущая голова Raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм.Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Резонатор (лазерный источник) Raycus или IPG Резонатор (лазерный источник) Raycus или IPGRaycus (Китай) от 3000 Вт до 6000 ВтIPG (Германия) от 3000 Вт до 6000 Вт
	Система ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить вес IRONMAC Cь процесс.
	Серводвигатель ось X 2 х 850 Вт YASKAWA (Япония)ось Y 1 х 1800 Вт YASKAWA (Япония)ось Z 1 х 400 Вт PANASONIC (Япония)
	Линейные направляющие Hiwin (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
	Привод X, Y - рейка-шестерня УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
	Пневматические элементы ARTAC / SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

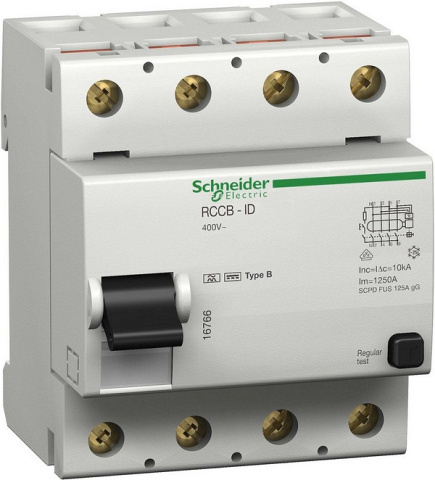

	Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей.
	Редуктор Shimpo (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
	Чиллер охлаждения Tongfei (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
	Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
	Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.
	Стартовый комплект ЗИП
	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.
	Автоматическая система смазки
