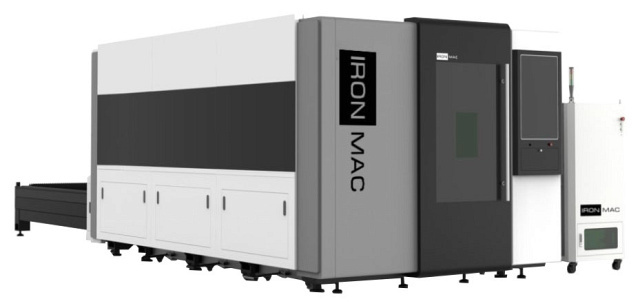

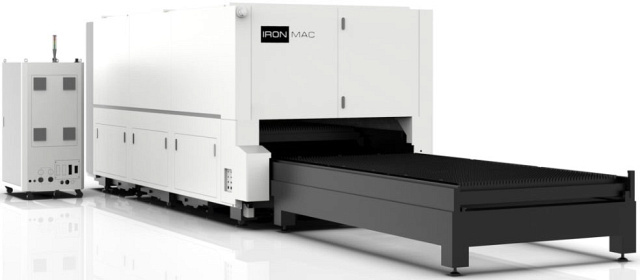

Оптоволоконная установка лазерного раскроя IRONMAC D-EP

Код товара: 102486

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Оптоволоконная установка лазерного раскроя обеспечивает высокоскоростную чистовую резку* листов из черных, нержавеющих и цветных металлов в автоматизированном режиме.

* Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора.

На станках возможна обработка листов стандартного размера 3000 x 1500 и 6000 x 2000 мм.
Мощность резонатора до 6000 Вт.
Скорость перемещения портала до 120 м/мин.

Комплексы широко используются в следующих сферах:

Машиностроительной;
Авиационной;
Космической;
Автомобильной;
Пищевой;
Металлургической;
Нефтегазовой;
Мебельной.

Металлообрабатывающая промышленность

Пищевая промышленность

Художественная резка по металлу

Нефтегазовая промышленность

Преимущества

Режущая голова Raytools BM110 / BM06K с автофокусом
Высокая производительность
Работа до 3 смен
Получение любых деталей, вырезаемых из плоского листа металла
Скорость обработки от чертежа до готового изделия: 5 - 10 минут

Конструктивные особенности

	Конструкция стола и портала Цельносварная станина изготавливаются из толстостенных труб толщиной от 8 до 10 мм, усиленных в местах сопряжений и крепления направляющих. После сварки детали станка подвергаются отжигу для снятия остаточных напряжений. Механическая обработка деталей проводится на современных металлорежущих станках с ЧПУ. Данный технологический процесс изготовления деталей позволяет достичь высокой точности и стабильности конструкции станка на протяжении всего срока службы.Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации.Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации. Балка из литого алюминия подвергается искусственному старению и обработке раствором. Жесткость балки, качество поверхности и целостность превосходны, она имеет хорошие динамические характеристики и удобна для высокоскоростной резки.
	Зубчатые рейки и шестерни TAIWEN TAIWEN специализируется на производстве высокоточных зубчатых реек и шестерней, комбинированных зубчатых реек и роликов, планетарных редукторов и безлюфтовых редукторов. Производители станков с ЧПУ и технологического оборудования используют продукцию TAIWEN по всему миру уже много десятилетий.Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию TAIWEN одним из лидеров по поставке зубчатых передач во всем мире.
	Профильные направляющие TAIWEN TAIWEN признана одной из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. Профильные направляющие TAIWEN применяются в технике линейных перемещений для высокоточного линейного движения, которые обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность во всех направлениях.
	Сервоприводы Inovance Сервоприводы Inovance позволяет решить широкий спектр задач в металлообработке, деревообработке, пищевой промышленности и т.д. Серводвигатели оснащены управлением с обратной связью для обеспечения точного позиционирования и динамического отклика оптимального ускорения, благодаря чему механизм автоматического позиционирования работает плавно и надежно и не требует технического обслуживания.
	Редукторы KOFON Оснащены специальными роликовыми подшипниками. Обеспечивают высокую жесткость и высокий момент. Высокая точность планетарной передачи достигается благодаря применению технологии HeliTopo. Она позволяет упростить профиль зуба, увеличить зацепление, сделать максимальным площадь контакта между зубьями.
	Режущая лазерная голова BLT с автофокусом Новое поколение режущих голов с автофокусировкой (BLT421 ≤ 6кВт) выпущенных компанией FSCUT BLT421/642/662, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.Апертура - 28 ммФокусное расстояние – 125/155/200 ммФокусировка - +10～-12 ммМаксимальное давление - ≤30 бар
	Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
	Водяной чиллер TONGFEI/HANLI/S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.
	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
	Программное обеспечение CYPCUT Система управления CYPCUT представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.программное обеспечение поддерживает форматы графических данных AI, DXF, PLT, Gerber, LXD и другие, а также поддерживает международный стандарт G-кода;автоматическая оптимизация при открытии/импортировании DXF и других файлов, в том числе: автоматическое разделение внутренних и внешних контуров и произведение сортировки;простые в использовании настройки внешних и внутренних направляющих, компенсации зазоров, микро-соединений, перемычек, и так далее;различие внутреннего и внешнего контура, определение направления компенсации зазора в соответствии с внутренним и внешним контуром, проверка направляющих;функция автоматического размещения, которая позволяет сократить время разработки проекта и уменьшить количество отходов;специальная функция просмотра позволяет выполнять проверку порядка обработки более интерактивным способом, чем моделирование;поддерживаются режимы двух-стадийного прожига, последовательного прожига, группового предварительного прожига. Настройка режимов зависит от мощности лазера, частоты, вида лазера, типа используемого газа, давления воздуха, тока, времени задержки и высоты отслеживания процессов прожига и резки;настройка в реальном времени частоты и мощности, настройка параметров для плавного старта;библиотека материалов хранит в себе все параметры обработки, которые можно повторно использовать для этого материала;возможность создания точки восстановления в любой точке после остановки или временной остановки; запуск обработки из любой позиции;программное обеспечение поддерживает резку труб и плоского материала, резку пересекающихся линий;поддержка отслеживания высоты резки после выхода за пределы листа;автоматический поиск кромки и точное позиционирование;программируемые входы и выходы, программируемый аварийный вход;удаленное управление системой при помощи беспроводного пульта и Ethernet.
