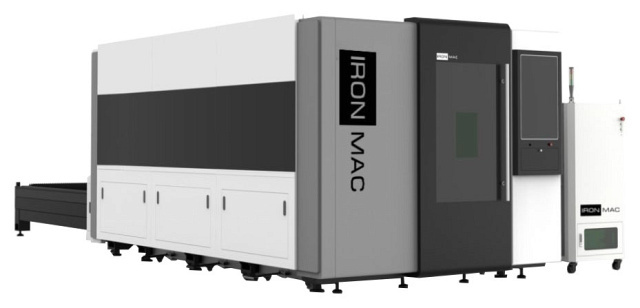

Оптоволоконная установка лазерного раскроя IRONMAC E-EP

Код товара: 102506

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Оптоволоконная установка лазерного раскроя обеспечивает высокоскоростную чистовую резку* листов из черных, нержавеющих и цветных металлов в автоматизированном режиме.

* Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора.

На станках возможна обработка листов стандартного размера 3000 x 1500 и 6000 x 2000 мм.
Мощность резонатора: 12 000 - 20 000 Вт.
Скорость перемещения портала до 140 м/мин.

Комплексы широко используются в следующих сферах:

Машиностроительной;
Авиационной;
Космической;
Автомобильной;
Пищевой;
Металлургической;
Нефтегазовой;
Мебельной.

Металлообрабатывающая промышленность

Пищевая промышленность

Художественная резка по металлу

Нефтегазовая промышленность

Преимущества

Работа до 3 смен
Высокая производительность
Получение любых деталей, вырезаемых из плоского листа металла
Скорость обработки от чертежа до готового изделия: 5 - 10 минут

Конструктивные особенности

	Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляциейВсе электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
	Дисплей внешнего исполнения Возможность видеомониторинга процесса резки на отдельном экране* Используется видеокамера - опция.
	Портал из авиационного алюминия Мощная цельносварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, с зональной вытяжкой.Усиленная конструкция для работ в 3 смены (масса IRONMAC E-EP до 6700 кг).
	Сменный стол 3000 x 1500 (основной стол) + 3000 х 1500 (сменный стол).Высокая производительность благодаря сменному столу.
	Стабилизатор напряжения

Комплектация

	Режущая голова Raytools (Швейцария) Режущая голова BLT641 (642) с автофокусом - для моделей с источниками 8000, 12 000 или 20 000 Вт.
	Резонатор (лазерный источник) Raycus или IPG
	Система ЧПУ FSCUT8000 FSCUT8000 — это шинная система EtherCAT, разработанная для волоконного лазера сверхвысокой мощности мощностью более 8 кВт, отличающаяся готовым обслуживанием, простотой установки и настройки, полным набором функций для лазерной резки. Она поддерживает решения для настройки, автоматизации и информатизации, является передовой системой управления лазерной резкой EtherCAT на рынке.Выполнена на базе промышленного компьютера с ОС Windows 10, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.Контроллер – FSCUT8000Программное обеспечение HypCut / SypNest (модуль автораскладки).Функции производительности:Техника: множественные прошивные решения для металлического листа разной толщины; удаление прошивных шлаков; подавление вибрации; замкнутый газовый контроль; Техника отдельных слоев для большой, средней и мелкой контурной резки, вaсе для расширения производственных возможностей вашего станка.Повторное использование остатка: захватите остаточный лист камерой телефона или камерой машины, чтобы повторно использовать материал с высокой эффективностью.Поиск края: высокая скорость до 500 мм/с с точным поиском края листа, а также предоставление дополнительных шаблонов поиска края для удовлетворения производственных потребностей.Форматы файлов: поддержка прямого создания DXF и G-кода; поддержка быстрого процесса файлов LXDS и NRP, созданных CypNest.Пользовательский интерфейс: простое управление с управляемым и визуализированным интерфейсом.Автоматизация: вспомогательное производство с подачей рулонов, крупноформатное производство и решения для комбинированной резки листовых труб.Удобное обслуживание: поддержка коррекции фокуса, фотобумага для проверки оптического загрязнения и функции монитора осциллографа.Цифровизация: предоставление доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования об обслуживании, чтобы продлить срок службы машины.Вспомогательные функции: быстрая обрезка остаточного листа, автоматическая очистка сопла, автоматическая смазка, устройство смены поддонов, пылеуловитель, которые повышают привлекательность вашей машины.Контроль производительности:BC-Link: собственная разработка технологии BC-Link для реализации передачи на большие расстояния сигналов дисплея, ввода-вывода и сигналов USB.Самостоятельная настройка PID: настройка PID сервопривода, теоретическая точность управления в пределах ± 0,01 мм.Интеллектуальное оборудование: поддержка пропорционального клапана EtherCAT, лазера и лазерной головки для реализации полностью замкнутого контура управления.Безопасность: защита от крутящего момента для уменьшения удара, коррекция положения двойного привода, обход барьеров при движении, интеллектуальный подъем/прожиг с «подскоком».Точность: теоретическая точность пути ± 0,005 мм, точность позиционирования 0,01 мм, точность повторного позиционирования 0,01 мм.Скорость: максимальное ускорение 5G, максимальная скорость передвижения портала 300 м/мин.Связь: RTOS в реальном времени, цикл связи 1 мс.Алгоритм: алгоритм асимметричного ускорения и замедления, чтобы уменьшить воздействие на машину и продлить срок службы машины.Контроль высоты: блок управления высотой EtherCAT BCS100-E, обеспечивающий надежную работу в режиме отслеживания расстояния и его контроля.ГиптроникПроцессор: Intel I5 6440EQ (4 ядра, 3,4 ГГц)Двухканальная память 8G DDR4-2133Твердотельный накопитель 64 ГБ mSATA64-битная Windows 10 LTSBВидео: BC-ССЫЛКА, ДВИ-ДЛокальная сеть: EtherCAT x 1, EtherCAT x 3USB 3.0 x 4Источник питания: 24 В постоянного тока, 4 АПредустановленная система реального времени RTOSHyPanel:21,5-дюймовый емкостный мультисенсорный экран с разрешением 1080PПередача видео и данных BC-LINK (100 м)Многофункциональная поворотная ручка17 кнопок управления (включая E-Stop и аварийную остановку)Данные: BC-ССЫЛКАUSB 2.0 x 2Источник питания: 24 В постоянного тока, 3 АПоддержка до 100 м USB и отображение сигнала стабильной передачиHPL2720E:Общая максимальная мощность 2,5 АМаксимальный выходной сигнал одного канала 700 мАШина EtherCAT (100 м)Точность ШИМ: 50 кГц (0,1%)Вход: Общий вход x 27, Тип NPN (3PNP)Выход: ДА x 4, ШИМ x 1, ШИМ x 1, Общий выход x 20Тиристорный выход: 24 ВИсточник питания: 24 В постоянного тока, 3.5 АПоддержка до 32 расширений ведомых станций ввода/выводаBCS100E:Максимальное ускорение 3GМаксимальная скорость 999 мм/сШина EtherCAT (100 м)Точность: 0,001 ммИсточник питания: 24 В постоянного тока, 1 АЛазерная головка PRECITEC может работать с контроллером высоты BCS100E-PRO
	Серводвигатель Серводвигатели по оси Y - YASKAWA (Япония) 2,9 кВтСерводвигатели по оси Х - YASKAWA (Япония) 1,3 кВтСерводвигатель по оси Z - YASKAWA (Япония) 0,75 кВт
	Линейные направляющие Hiwin / PMI (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
	Двухприводные зубчатые рейки УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
	Пневматические элементы SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
	Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей.
	Редуктор Fielder (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
	Подшипники NSK (Япония)
	Чиллер охлаждения Tongfei / Hanli (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
	Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
	Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.
	Стартовый комплект ЗИП
	Станина Мощная цельно-сварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.
	Автоматическая система смазки
	Режущие головы Precitec (Германия) (Опция) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента.Всё это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Интегрированные системы датчиков позволяют.
	Кабинетная защита зоны резки
