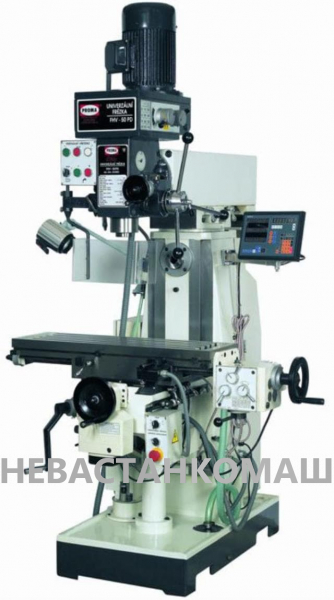

Универсальный фрезерный станок Proma FHV-50PD с УЦИ

Новинка

Код товара: 1321

На складе: 2 шт.

3.0 (голосов 334 / просмотров 793)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Proma (Чехия)

Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

(Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера)

FHV-50PD универсальный фрезерный станок с УЦИ

Описание
Характеристики
Файлы
Отзывы
Доставка
Видео

Универсальный фрезерный станок Proma FHV-50PD с УЦИ - отличный выбор для предприятий, занимающихся производством и обработкой материалов. Надежность, высокая производительность и качество обработки делают этот станок незаменимым инструментом для вашего бизнеса.

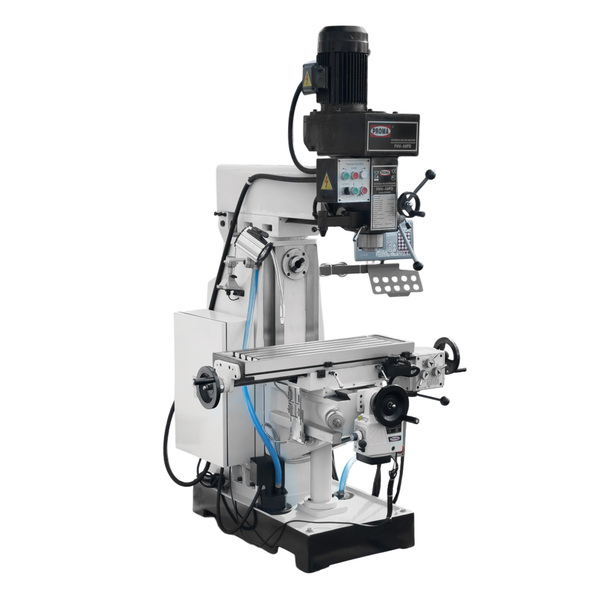

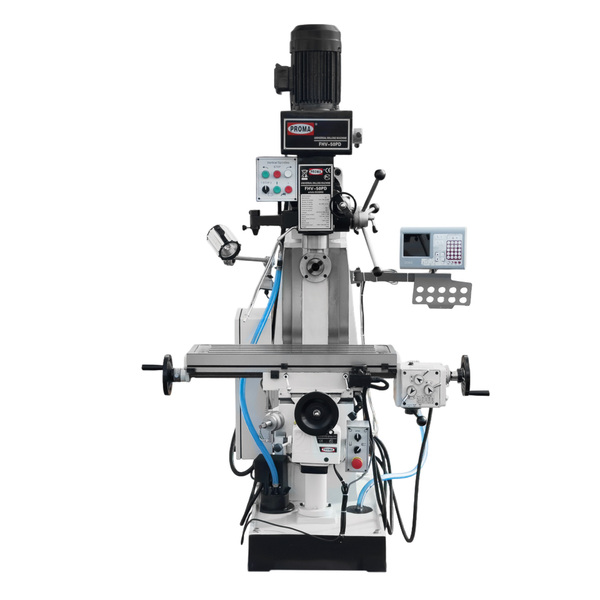

Вертикальный фрезерный станок PROMA FHV-50PD с УЦИ предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских. В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Особенности станка Proma FHV-50PD с УЦИ

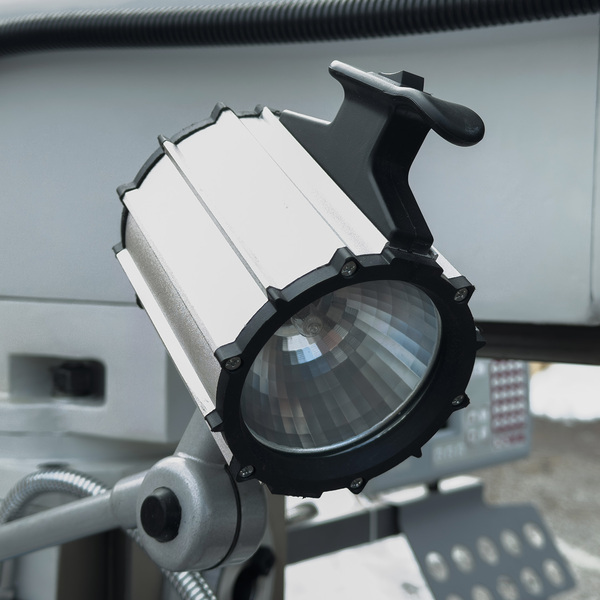

	Лампа освещения Светильник предназначен для освещения рабочей поверхности

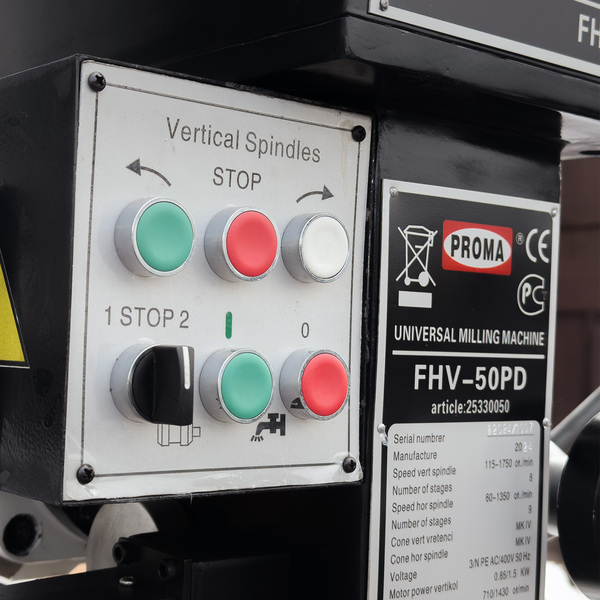

	Простота управления Пульт управления нового образца упрощает работу с оборудованием.
	Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость.
	Защита от стружки Прозрачный экран практически полностью закрывает рабочую зону и препятствует вылету стружки в глаза оператора.

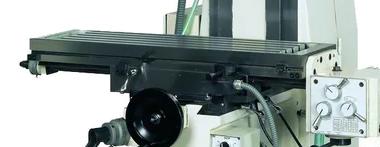

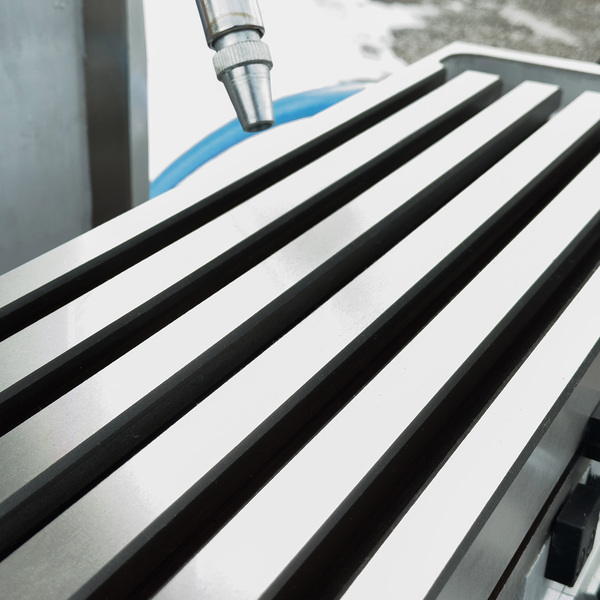

	Точное позиционирование заготовки Крестообразный стол с направляющими типа "ласточкин хвост" позволяет максимально точно установить деталь для обработки.
	Мощный двигатель Станок оснащен надежным мощным двигателем, гарантирующим длительную бесперебойную работу.

Преимущества товара Proma FHV-50PD с УЦИ

Повышение производительности и качества обработки материалов.
Экономия времени и сил оператора благодаря автоматизированному управлению.
Возможность обработки различных материалов на одном станке.
Гарантия качества и надежности от производителя.
Широкие возможности применения в различных сферах промышленности.
Универсальность - станок подходит для обработки различных материалов, таких как металл, дерево, пластик и другие.
Высокая точность и качество обработки благодаря применению УЦИ (управление числовым программным управлением).
Мощность и надежность - станок оснащен мощным двигателем, который обеспечивает стабильную работу на протяжении длительного времени.
Простота в использовании - удобный интерфейс позволяет быстро настроить станок и начать работу.
Надежность и долгий срок службы - Proma FHV-50PD изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность.
Мощный трехфазный электродвигатель;

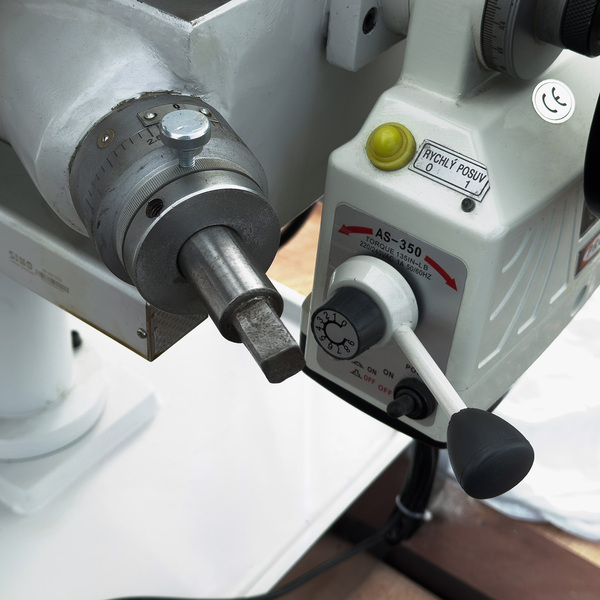

Автоматическая подача;

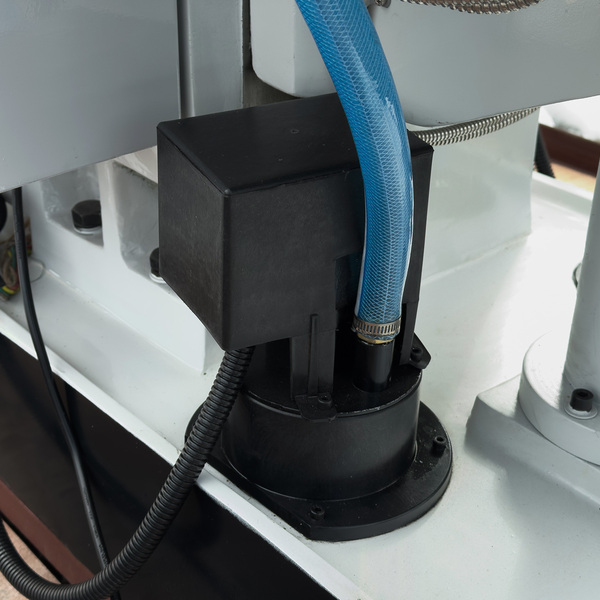

Система охлаждения;
Устойчивая массивная конструкция;
Высокая точность обработки;
Цифровое измерение;
Малые габариты.

Технические характеристики фрезерного станка PROMA FHV-50PD

Название	Значение
Напряжение, В	400
Потребляемая мощность, Вт	1500
Макс. диаметр сверления, мм	50
Макс. диаметр горизонтальной фрезеровки, мм	100
Макс. диаметр вертикальной фрезеровки, мм	25

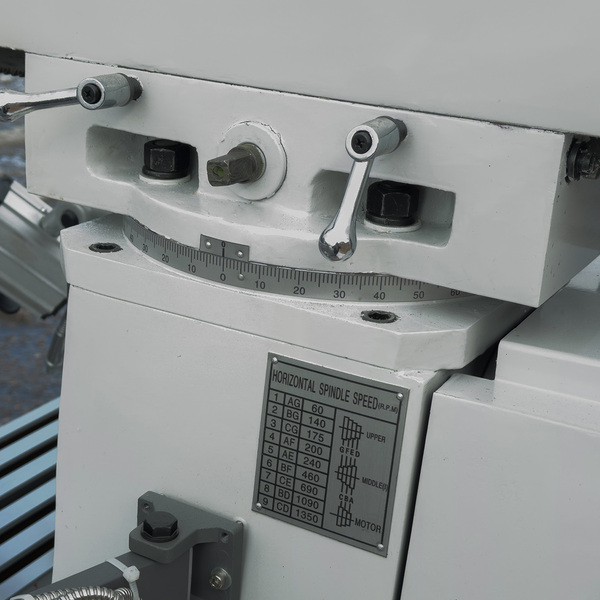

Диапазон оборотов горизонтального шпинделя, об/мин / ст.	60-1350 / (9 )
Диапазон оборотов вертикального шпинделя, об/мин / ст.	115-1750 / (8)
Угол наклона фрезерной головки, градусов	± 60
Размер стола, мм	800х240
Размер основания, мм	400х635
Конус шпинделя	Мк4
Поперечный ход стола, мм	210
Продольный ход стола, мм	380
Ход шпинделя, мм	120
Автоподача продольная, мм/мин.	24-720
Ход шпинделя, мм	120
Расстояние от вертикального шпинделя до стола, мм	80-435
Расстояние от вертикального шпинделя до станины, мм	260-540
Расстояние от горизонтального шпинделя до стола, мм	30-210

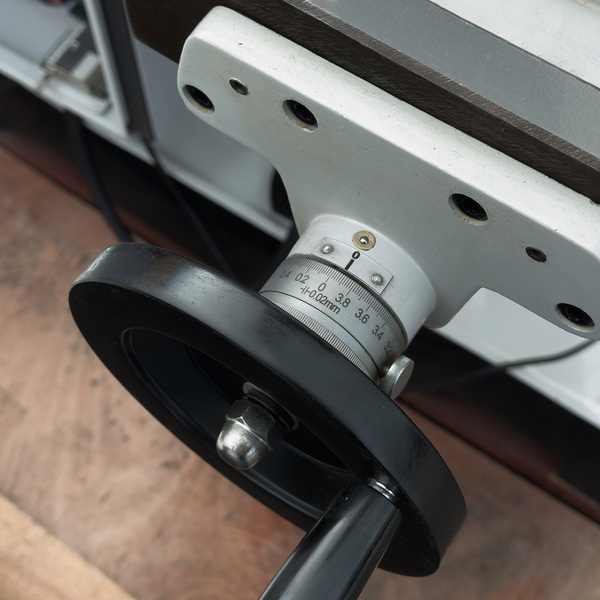

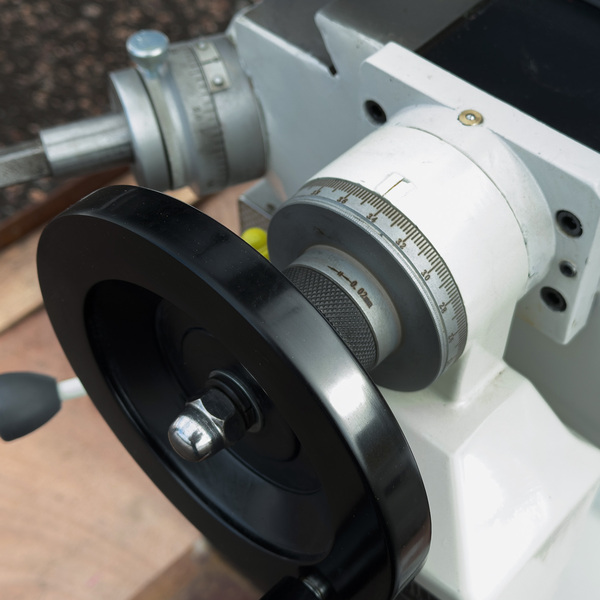

Одно деление нониуса – продольный ход, мм	0,02
Одно деление нониуса – поперечный ход, мм	0,02
Одно деление нониуса – тонкая подача шпинделя, мм	0,02
Т-образный паз стола, мм	14
Габариты, мм	1280х1100х1920
Масса Proma FHV-50PD, кг	700

Основные узлы и детали

Основание.
Частотный преобразователь поперечной подачи стола.
Шпиндельная головка.
Стол.

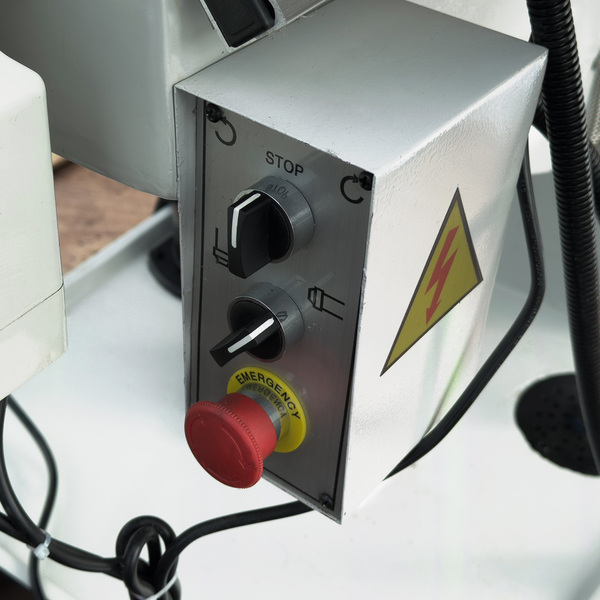

Пульт управления.

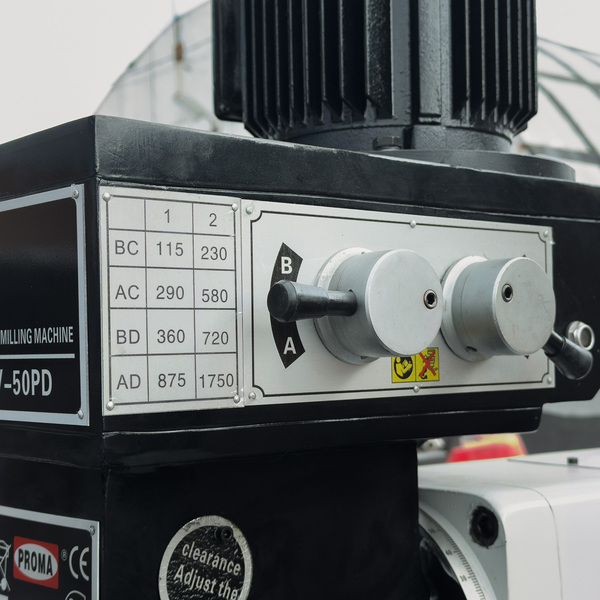

Коробка скоростей вертикального шпинделя.
Электродвигатель привода вертикального шпинделя.
Хобот.
Горизонтальный шпиндель.
Пульт управления считывающих устройств.
Станина.

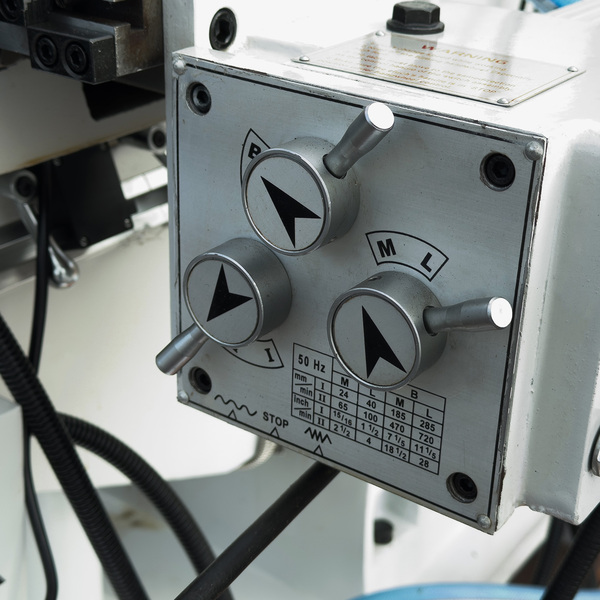

Коробка продольной подачи стола.
Консоль.

Фрезерный станок FHV-50PD состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 3, основание 1 и консоль 13.

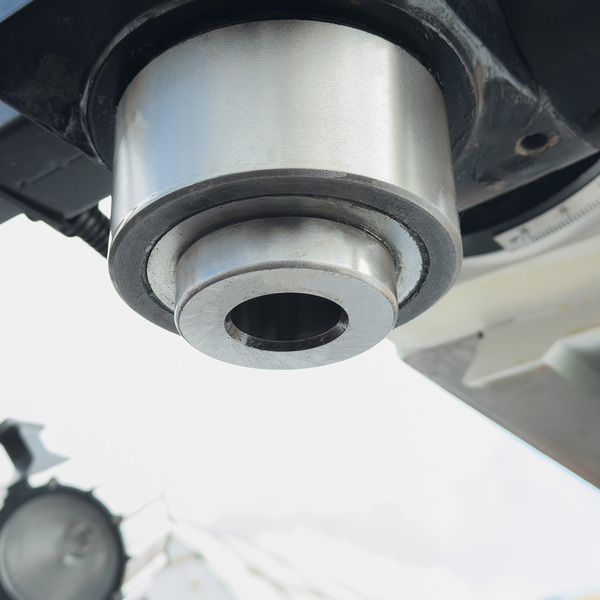

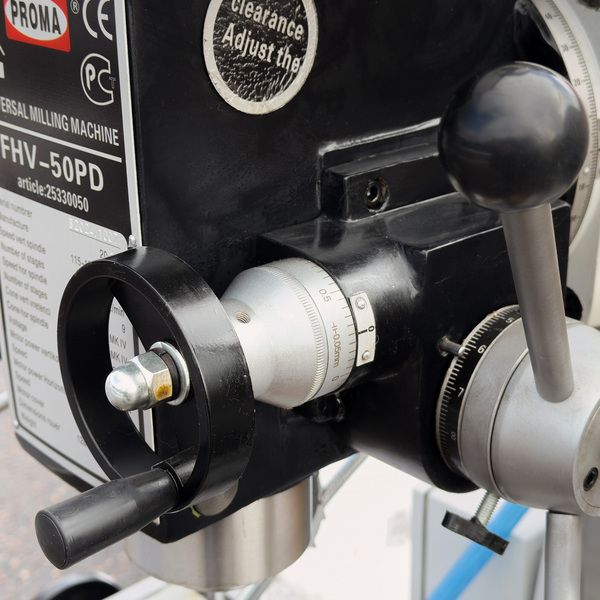

Базой станка является станина 11, жестко закрепленная к основанию 1. По вертикальным направляющим станины движется консоль 13 ( ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки ( подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 ( подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола. На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

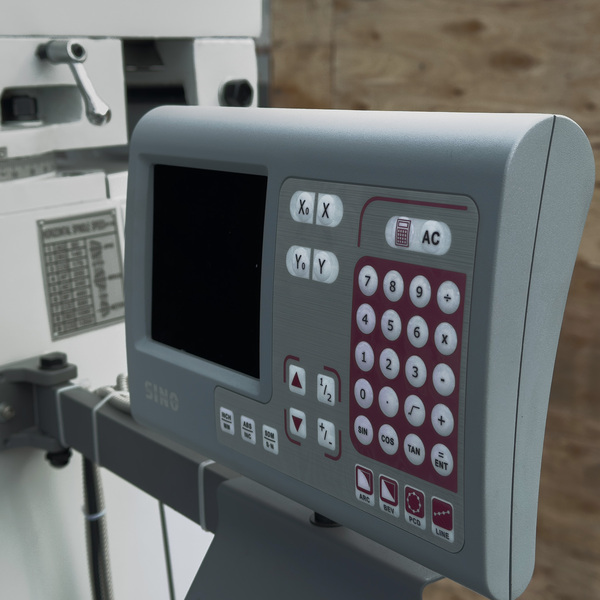

Фрезерный станок FHV-50PD оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 10.
