Токарный обрабатывающий центр ТС1735Ф4
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
Токарный обрабатывающий центр ТС1735Ф4 – технологичный высокоскоростной токарный станок, предназначенный для комплексной обработки внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей, точения канавок и выемок валов, дисков, нарезания метрических, дюймовых и конусных резьб. Прямой привод, мотор подачи и шарико-винтовая пара обеспечивают получение максимальной точности установки координат. 12-позиционная револьверная головка и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью. Обрабатывающий центр востребован в аэрокосмической, станкостроительной, приборостроительной, сельскохозяйственной, нефтегазовой и других отраслях, где важна высокая скорость и точность обработки. Дополнительно может комплектоваться гидролюнетом, противошпинделем и барфидером, что ещё больше повышает производительность и точность обработки. **Максимальное расстояние между центрами 4800 мм.**
Примеры изделий

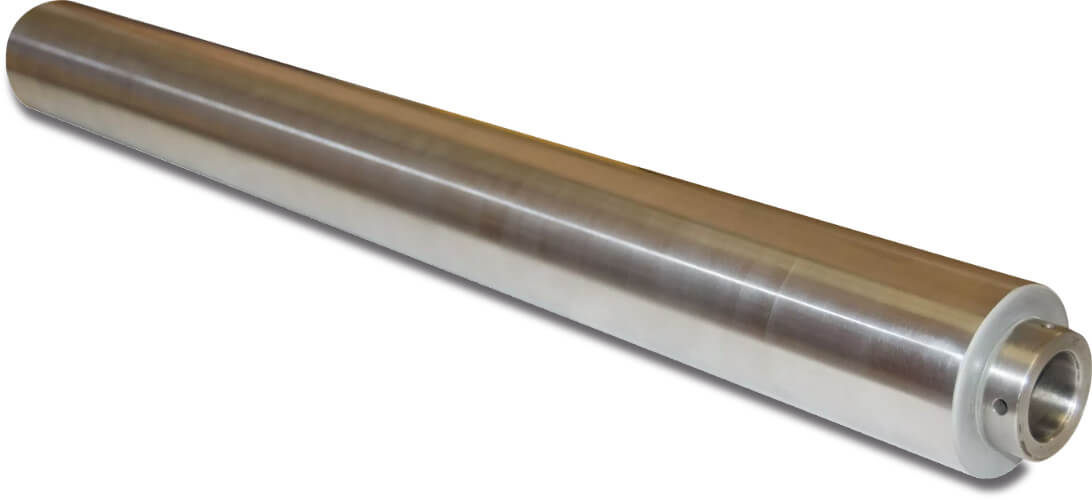

 | Вал Машиностроение |

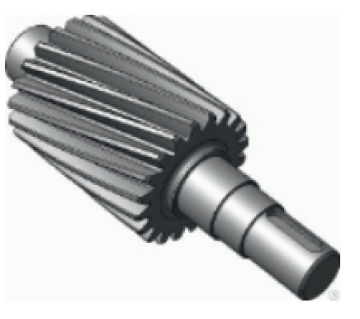

 | Вал-шестерня Автомобилестроение |
 | Крепежные изделия Машиностроение |

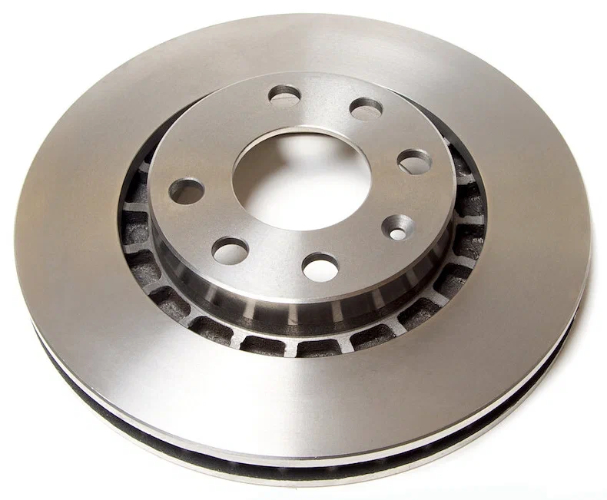

 | Тормозной диск Автомобилестроение |
 | Фланец Нефтегазовая промышленность |
 | Подшипник Автомобилестроение |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 660 |
| Максимальный диаметр обработки, мм | 500 |
| РМЦ, мм | 1300/ 1800/ 2800/ 3800/ 4800 |
| Максимальная масса товара заготовки, кг | 1000 (с люнетом) |
| Угол наклона станины, град. | 45 |
| Оси | |
| X, Перемещение, мм | 315 |
| Z, Перемещение, мм | 1500/ 2000/ 3000/ 4000/ 5000 |
| W, Перемещение, мм | 1300/ 1800/ 2800/ 3800/ 4800 |
| Ось Y | Опция |
| X/Z/W, Скорость быстрых перемещений, м/мин. | 6/12/6 |
| Рабочая подача, мм/мин | 1—8000 |
| Класс точности станка | Н |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 305 |
| Диаметр 3-х кулачкового патрона конртшпинделя, мм | 200 |
| Частота вращения шпинделя, об/мин. | 10—2000 |
| Диаметр отверстия в шпинделе, мм | 75 (с гидропатроном) |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 505/440 |
| Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт | 30/26 |
| Контршпиндель | Опция |
| Редуктор главного двигателя 1:4 | Опция |
| Револьверная головка | |
| Число инструментов, шт | 12 |
| Тип хвостовика | BMT55 |
| Частота вращения приводного инструмента, об/мин | 3000 |
| Задняя бабка | |
| Прочее | |
| Гидравлический люнет программируемый | Опция |
| Номинальный потребляемый ток, А | 75 |
| Система ЧПУ | GSK |
| Тип стружкосборника | Ленточный |
| Масса нетто, кг | 8000/ 9000/ 11000/ 13000/ 15000 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ GSK
- Моторы и приводы X,Z,S GSK
- 3-х кулачковый гидравлический патрон 305 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
- Пластинчатый стружкосборник, тележка
- 12-ти позиционная револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Рабочее освещение и лампа индикации состояния станка
- Педали управления патроном и пинолью
- Набор инструментов для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
