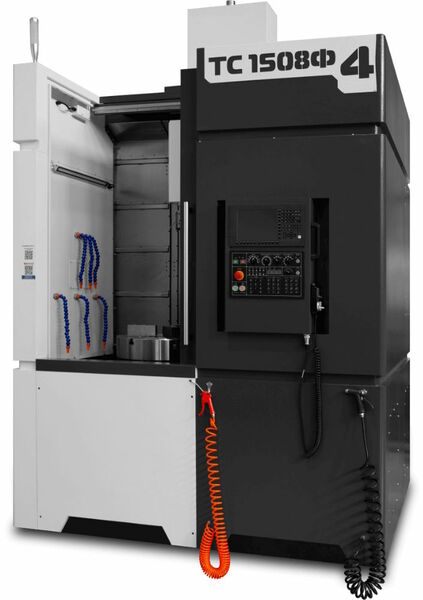

Вертикальный токарный станок ТС1508Ф4
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
ТС1508Ф4 – вертикальный токарный станок предназначен для токарно-фрезерной обработки деталей сложных форм, средних и крупных размеров как в диаметре, так и по высоте. На станке можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы резцами. Револьверная голова разработана специально для экстремально жесткого точения, что обусловлено её габаритами и техническими параметрами. При помощи осевых и радиальных приводных блоков можно производить операции фрезерования, сверления, нарезания резьбы. Имеет высокую жесткость, надежный зажим, быструю индексацию, высокую повторяемость позиционирования. Применяются в нефтегазовой промышленности, автомобильной, авиационной, инструментальной и других областей машиностроения
Примеры изделий

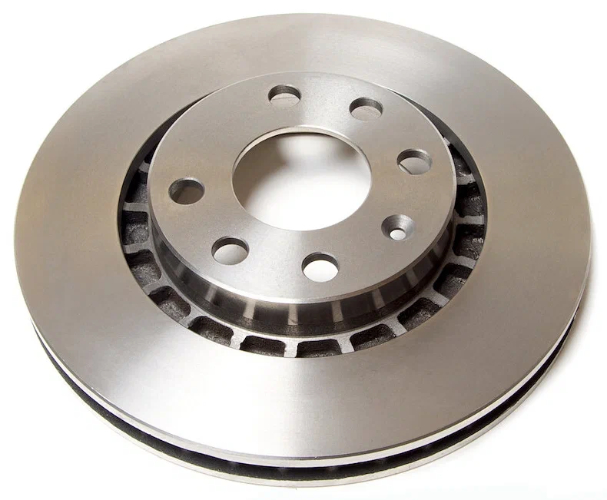

 | Тормозной диск Автомобилестроение |
 | Подшипник Автомобилестроение |
 | Фланец Нефтегазовая промышленность |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 950 |
| Максимальный диаметр обработки, мм | 730 |
| Максимальная высота обработки, мм | 730 |
| Максимальная масса товара заготовки, кг | 1200 |
| Оси | |
| X/Z, Перемещение, мм | -40 +435/750 |
| Быстрая подача, мм/мин | 20000 |
| Рабочая подача, мм/мин | 10000 |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 610 |
| Частота вращения планшайбы, об/мин. | 10—680; 100—1500 |
| Торец шпинделя | А2-11 |
| Максимальный крутящий момент на шпинделе, Н·м | 707 |
| Мощность электродвигателя шпинделя (продолжительно), кВт | 22 |
| Револьверная головка | |
| Число инструментов, шт | 12 (25х25) |
| Тип хвостовика | BMT65/ER40 |
| Мощность электродвигателя приводного инструмента, кВт | 5.5 |
| Частота вращения приводного инструмента, об/мин | 4000 |
| Задняя бабка | |
| Прочее | |
| Масса нетто, кг | 13000 |
| Масса брутто, кг | 13500 |
| Габаритные размеры (ДхШхВ), мм | 2600х2300х3300 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ Fanuc
- Гидравлический трехкулачковый патрон 610мм
- Гидростанция
- Револьверная головка BMT65 на 12 позиций
- Осевой и радиальный приводной блок
- Телескопическая защита направляющих
- Гидроразгрузка
- Стружкосборник ленточного типа
- Система подачи СОЖ на каждый инструмент
- Автоматическая система смазки направляющих и ШВП
- Электрошкаф с кондиционером
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
